一 前言
在日益數字化的時代，電子設備的設計已成為現代生活中不可或缺的一部分。但隨之而來的是電磁兼容性（EMC）問題的日益凸顯。EMC設計準則的制定和遵循對于確保設備在各種環境中穩定運行并且不會干擾其他設備至關重要。在本文中，我們將探討一系列關鍵的EMC設計準則，幫助工程師們更好地理解并應用這些準則，以提高其設計的可靠性和穩定性。
二 EMC準則 #1—保持參考平面的完整性，避免切割

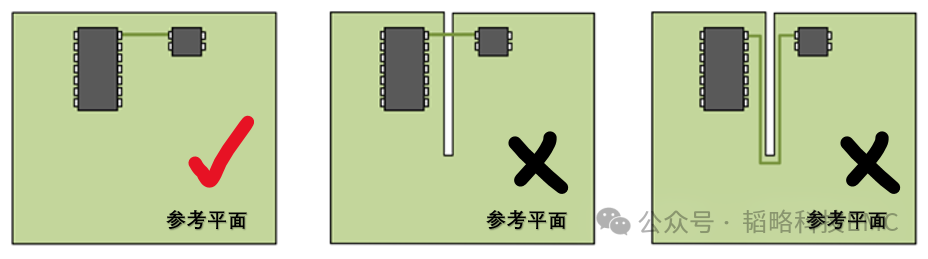

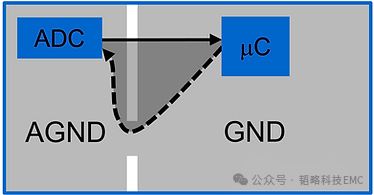

在設計電路板時，務必確保保持返回信號參考平面（如GND、電源平面）的完整性，避免與信號路徑進行切割。這樣的切割可能導致不必要的大電流環路，因為電流無法直接在正向電流下方流動，從而可能引發高輻射發射值。參考平面的完整性對于EMC性能至關重要。下圖展示了完整參考平面的電流回路（實線）和參考平面分割后的電流回路（虛線）。
三 EMC準則 #2—注意電流返回路徑
在PCB設計的畫板階段，始終要密切關注關鍵信號的電流返回路徑。要盡量減少大電流電路和敏感電路的電流返回路徑面積，以減少不必要的噪聲耦合。此外，盡量減小高頻信號正向和回流之間的環路面積可以有效減少EMI和EMS問題的發生。
四 EMC準則 #3——去耦電容的寄生電感盡量小

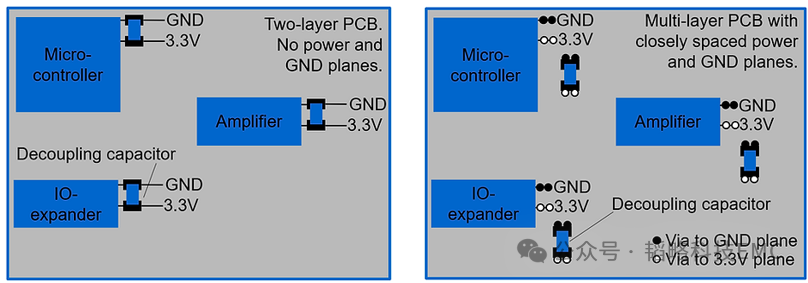

去耦電容是設計中的關鍵因素之一。根據PCB的層數和堆疊方式，可以分為局部去耦（如下圖左）和全局解耦（如下圖右）兩種情況。
去耦的好壞取決于PCB的層數和堆疊方式。
【雙層和單層PCB】：對于單層或雙層PCB設計，請將去耦電容盡可能靠近PCB每個芯片的每個電源引腳。
【多層PCB】：對于緊密相鄰的GND和電源平面（<0.25mm，<10mils）的多層PCB設計，去耦電容的位置不像單層或雙層設計那么關鍵，因為緊密相鄰平面對高頻（>1MHz）起到了有效的去耦作用。然而，比去耦電容的位置更重要的是減少過孔寄生電感，簡單處理方式是多打過孔。
五 EMC準則 #4—控制數字信號上升和下降時間
盡量增加數字信號（尤其是時鐘信號）的上升和下降時間。較短的上升和下降時間意味著較大的信號帶寬，因此在數字信號中可能產生更多的高頻分量，這可能導致在傳輸線上產生輻射發射或反射問題。
【經驗法則1】：在數字信號輸出附近添加一個串聯電阻（通常為33Ω）以減小上升和下降時間。
【經驗法則2】：數字信號中的最高有效頻率fmax [Hz]不取決于基頻。而它取決于上升和下降時間：

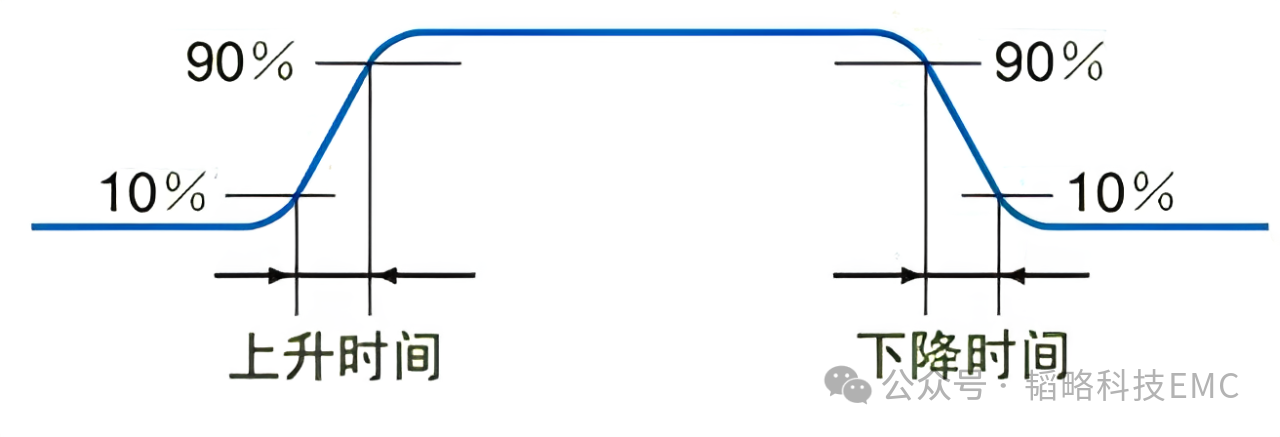

其中，t10%-90% [秒] 是數字信號斜率從10%到90%的上升或下降時間。
【經驗法則3】：長度超過λ/10 [米]的每個PCB走線都應被視為噪聲有效的傳輸線。這意味著應該使用控制阻抗Z0 [Ω]設計這樣的走線。換句話說：避免沿著PCB走線引起阻抗變化或不連續，因為這些變化或不連續可能導致反射或振鈴。反射和振鈴影響信號完整性，并導致電磁輻射增加。
續二
一 前言
電磁兼容（EMC）是確保電子設備在電磁環境中正確運行并減少對其他設備干擾的關鍵。以下是詳細的PCB（印刷電路板）設計指南，旨在優化電磁兼容性。
二 EMC準則#5——盡量縮短時鐘走線長度
工程師應該對時鐘信號走線布局保持敏感關注。電路設計時，時鐘線及其回流路徑應盡可能短，以減少差模環路引起的輻射發射。
時鐘線路的布局應當非常謹慎，時鐘關聯元器件應靠近擺放，時鐘走線下層保持完整地平面或時鐘走線周圍做包地處理，確保其路徑和返回電流路徑最短化。
三 EMC準則#6——頂層和底層做鋪墊處理
在PCB的頂層和底層鋪接地平面，這有助于最小化輻射干擾，因為頂層和底層的接地區域能夠有效地屏蔽內層信號，阻止輻射發射。同時，充分的參考地平面還有助于保持一個低阻抗的回流路徑。
非常關鍵的一點是，整個PCB鋪銅部分需要增加過孔，以避免銅孤島，這種情況下的輻射噪聲可能比沒有鋪銅時還要嚴重，每個孤立的地平面將小天線發射和接收噪聲。
那么地過孔間距是多少合適呢？其實過孔間的距離取決于PCB上的最高頻率fmax，從最高頻率延伸到波長λ。經驗法則知道，高速信號走線小于λ/10時噪聲輻射問題將會大大減小，因此過孔距離應小于最大頻率fmax波長λ的十分之一，通過PCB信號走線的正弦信號的波長λ可以根據下式計算：
其中，c 是光速，f正弦信號的頻率，εr‘ 是走線周圍材料的相對磁導率。
但如確定PCB板內的最大 fmax呢？通常，板上的最高頻率 fmax可通過數字信號（包括時鐘信號）的上升時間得到，公式如下：

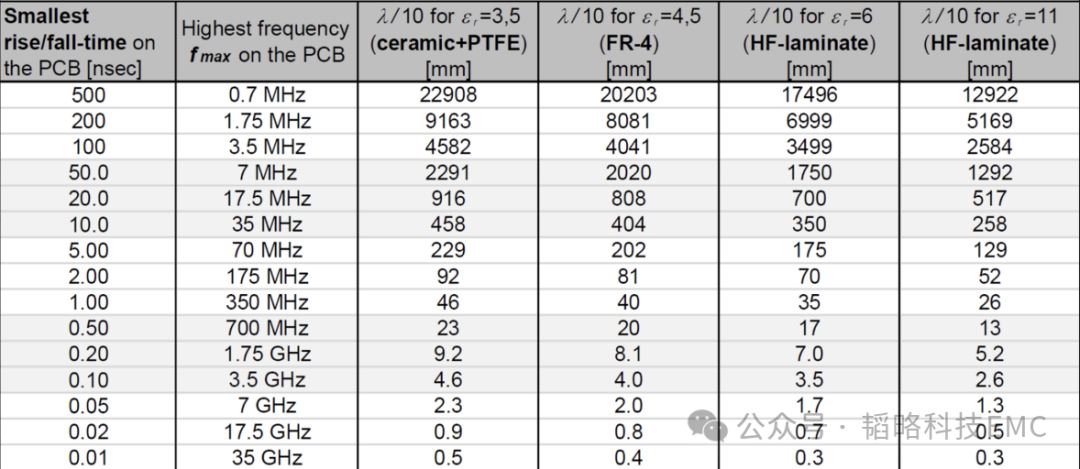

其中，t10%-90%數字信號斜率從10%上升至90%的上升或下降時間（取小值）。為了方便各位，下表顯示了高頻數字信號上升/下降時間、其相應的最高頻率內容 fmax 和 λ/10 ：
四 EMC準則#7— —高速信號電纜兩端接地
對高速信號（頻大于1Mhz）做屏蔽處理時，必須將高頻信號電纜屏蔽層的兩端用低阻抗的方式接地，建議屏蔽層與信號接口處GND使用360°搭接起來。
【理由1】：
當屏蔽層兩端接地時，它可以有效地提供一個閉環，這有助于抑制和分散由外部電磁場引起的噪聲，從而減少對信號線的干擾。
【理由2】：
高頻信號的回路面積越小，其輻射和感應的磁場就越小，屏蔽效果越好。兩端接地有助于使屏蔽層更有效地作為回流路徑，這樣信號回流與噪聲電流在屏蔽層內形成近距離對流，通過皮膚效應相互隔離，減少了磁場干擾。

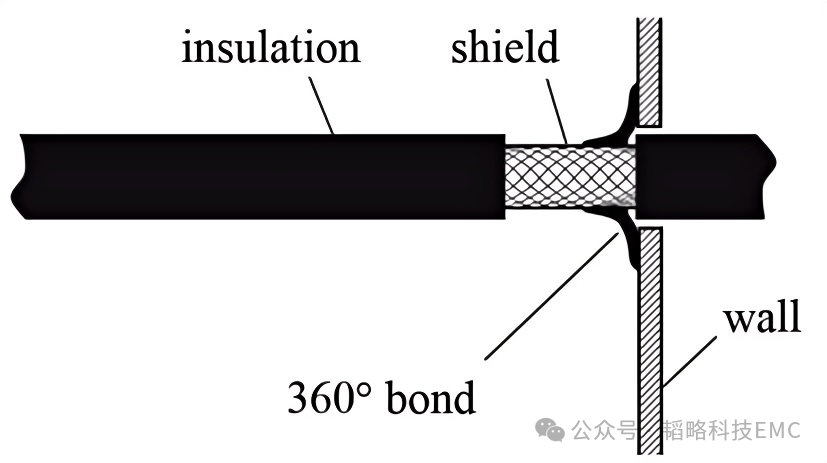

良好的高頻屏蔽線纜參考下圖：
五 EMC準則#8——接口信號引腳增加濾波和防護電路
由于要與外部交互，接口處信號的濾波非常重要，這有助于提高PCB的靜電放電（ESD）免疫力，減少輻射發射，并增強對輸入輸出（IO）線纜上耦合噪聲的抗干擾能力。建議每條進出PCB的信號或電源預留對地電容和TVS防護器位置，為后續測試做準備。電容和TVS都應該靠近接口處放置。

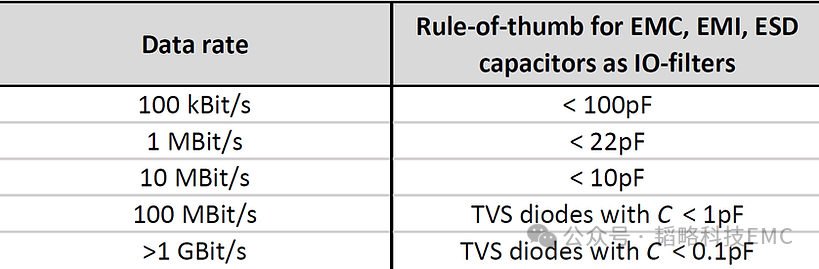

下表是不同速率信號對應的參考容值。
通過這些詳細的指南，設計工程師可以在設計PCB時采取更有效的電磁兼容性措施，從而提高產品的性能和可靠性。
六 總結
實施這些電磁兼容指南有助于電子設計工程師優化PCB設計，減少輻射干擾，從而提高電子設備的整體性能和可靠性。這些實踐不僅有助于滿足嚴格的行業標準，還能確保我們的設備在各種電磁環境中都能穩定運行。
