概述
RX2018A 是一款 7V 供電 3Ω6W、單聲道 AB/D 類
音頻功率放大器。通過一個 MODE 管腳可以方便
地切換為 AB 類模式，完全消除 EMI 干擾。在D 類
放大器模式下可以提供高于 90%的效率。獨有的
DRC(Dynamic range control） 技術，降低了大
功率輸出時波形切頂帶來的失真，相比同類產品，
動態反應更加出色。
提供帶散熱片的ESOP8封裝。
特性
■ 輸入電壓范圍 2.5V-7V
■ 無濾波的 D 類/AB 類放大器、低靜態電流和
■ 低 EMI
■ 無FM干擾
■ 超低底噪、超低失真
■ D類輸出功率：
－6W (VDD=7.0V, RL =4?，THD+N=10%)
－7.3W (VDD=7.0V, RL =3?，THD+N=10%)
■ 低失真和低噪聲
■ 開機POP聲抑制功能
■ 關機電流小于1uA
■ 過熱保護功能
■ 短路保護功能
應用
■ 擴音器
■ 便攜式音箱 / 藍牙音箱
■ 插卡音箱 / USB音箱

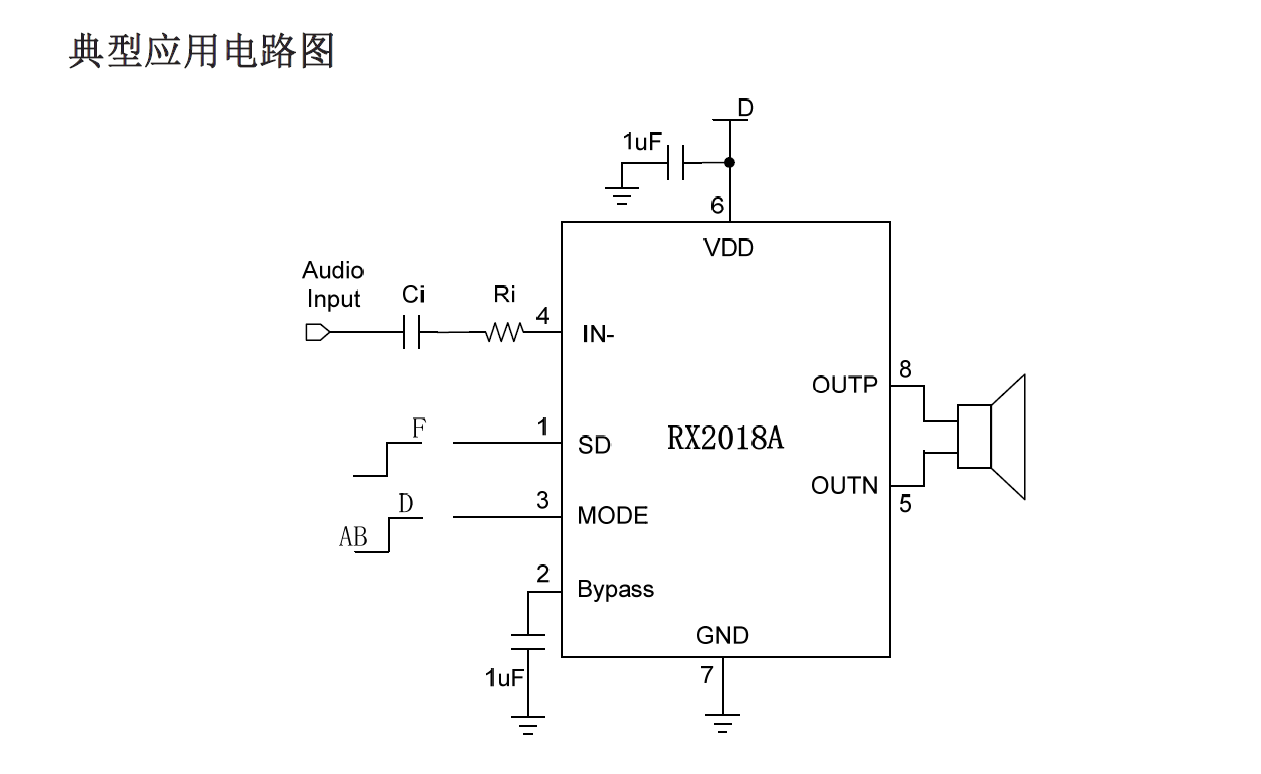

典型應用電路圖
注：MODE 引腳懸空為 D 類

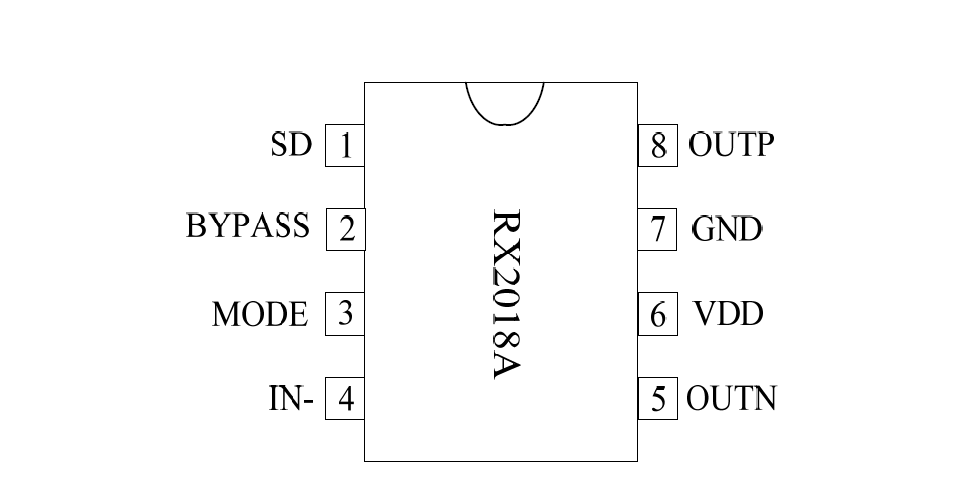

引腳排列

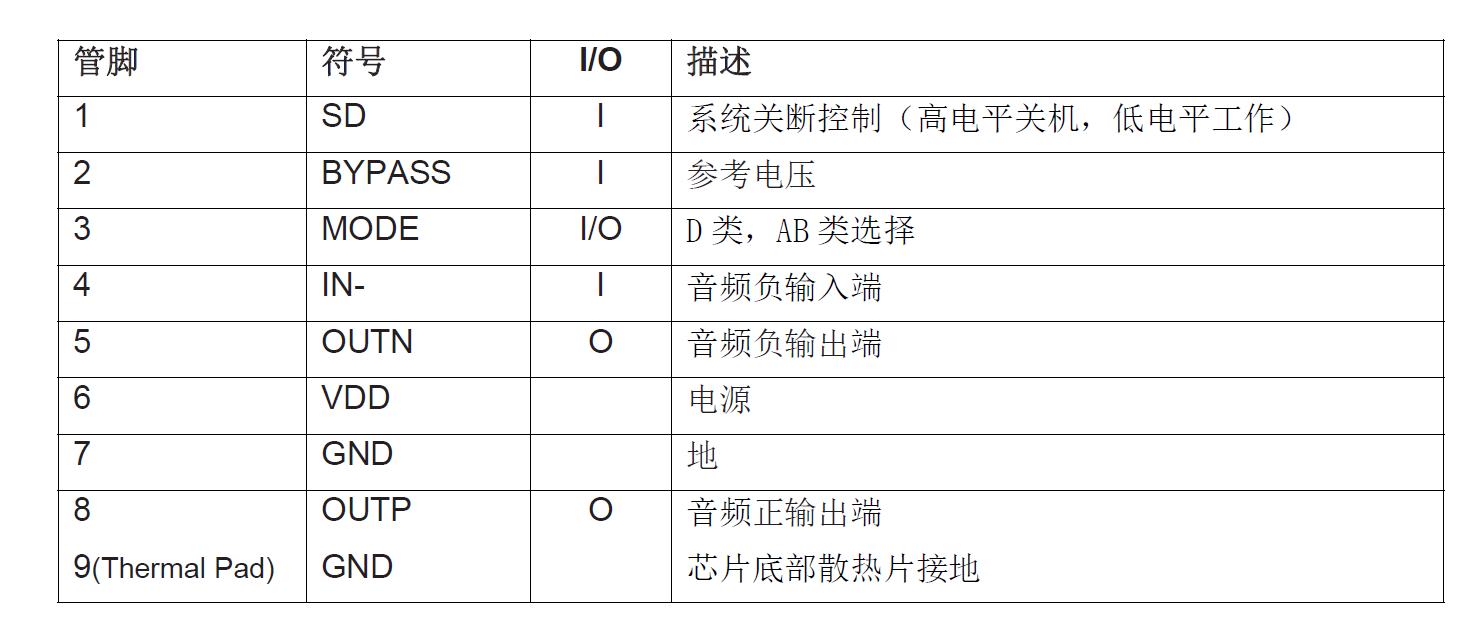

管腳描述
