概述：
RX4057是一款單節鋰離子電池恒流/恒壓線性
充電器，簡單的外部應用電路非常適合便攜式設
備應用，適合USB電源和適配器電源工作，內部
采用防倒充電路，不需要外部隔離二極管。熱反
饋可對充電電流進行自動調節，以便在大功率操
作或高環境溫度條件下對芯片溫度加以限制。
RX4057充電截止電壓為4.2V，充電電流可通過
外部電阻進行設置。當充電電流降至設定值的
1/10時，RX4057將自動結束充電過程。
當輸入電壓被移掉后，RX4057自動進入低電流
待機狀態，待機電流降至0.5uA。
特性
◆ 最大充電電流：500mA
◆ 超低功耗 0.5uA
◆ 無需 MOSFET、檢測電阻器和隔離二極管
◆ 智能熱調節功能可實現充電速率最大化
◆ 智能再充電功能
◆ 預充電壓：4.2V
◆ C/10 充電終止
◆ 2.9V 涓流充電閾值

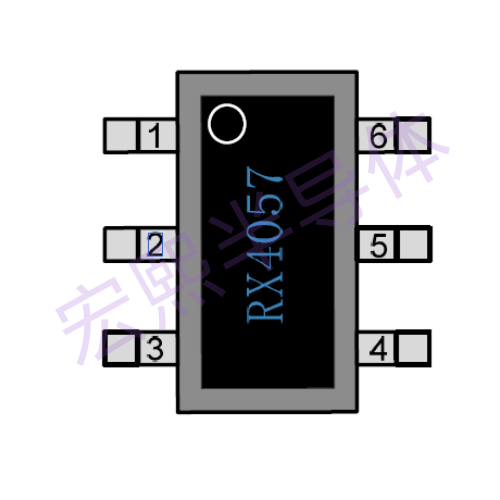

◆ 封裝形式：SOT23-6L
應用
◆ 充電座
◆ 藍牙耳機、GPS
◆ 手機、PDA、MP3/MP4
◆ 數碼相機、Mini 音響等便攜式設備

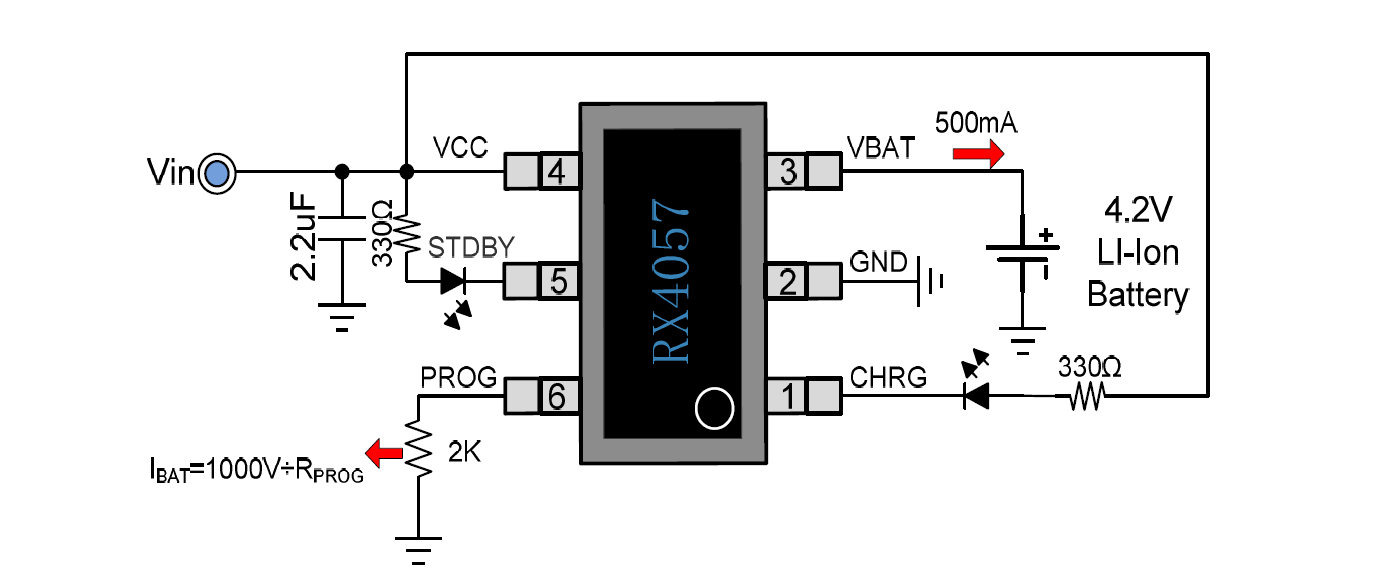

典型應用電路圖
