RX4004 350mA、低靜態電流、低噪聲電荷泵DC/DC電壓轉換器
概述
RX4004是低靜態電流，具有低噪聲開關電容特性，在2.7V到
4.5V輸入電壓下它產生一個穩定輸出5V。
RX4004具有較少外圍器件的特點（一個flying電容，兩個VIN
和VOUT旁路電容），使其非常適合小型電池供電的應用
RX4004內部集成過熱保護功能，同時可以承受VOUT到GND
持續短路。產品使能關閉后具有最小的關機功耗
0.1uA。
RX4004最大可以提供350mA的輸出電流，在輸入為3V時可
以提供220mA輸出電流。
特征
● 輸入電壓: 2.7V~4.5V
● 低 IQ (靜態電流): 600uA (典型值)
● 固定輸出電壓: 5V±2%
● (3.7V VIN)最大輸出電流：350mA
● 低噪聲固定頻率 (380kHz)
● 關斷電流<0.1uA
● 無電感升壓結構
● 限流保護
● 過熱保護
● 無鉛環保工藝（RoHS認證）小尺寸SOT-23-6L封裝
應用
● 電池供電設備
● LED設備電源
● 讀卡設備供電
● 5V設備供電應用
● 智能藍牙音響等

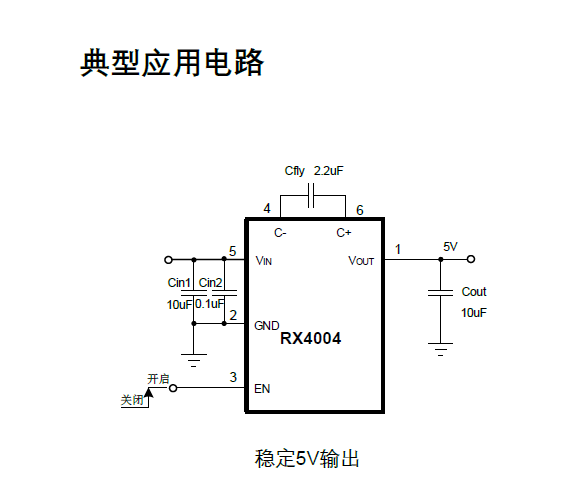

典型應用電路

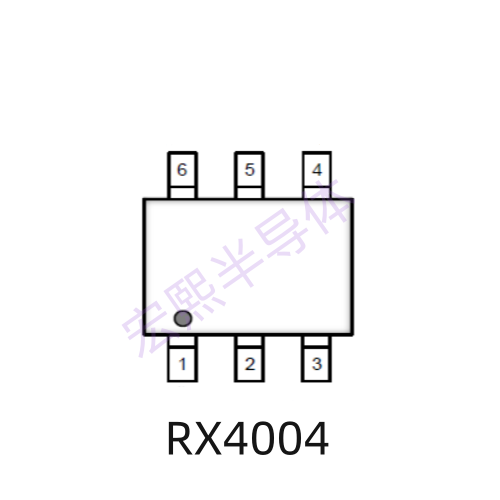

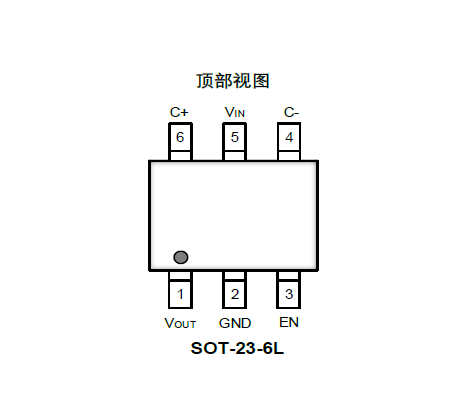

腳位圖

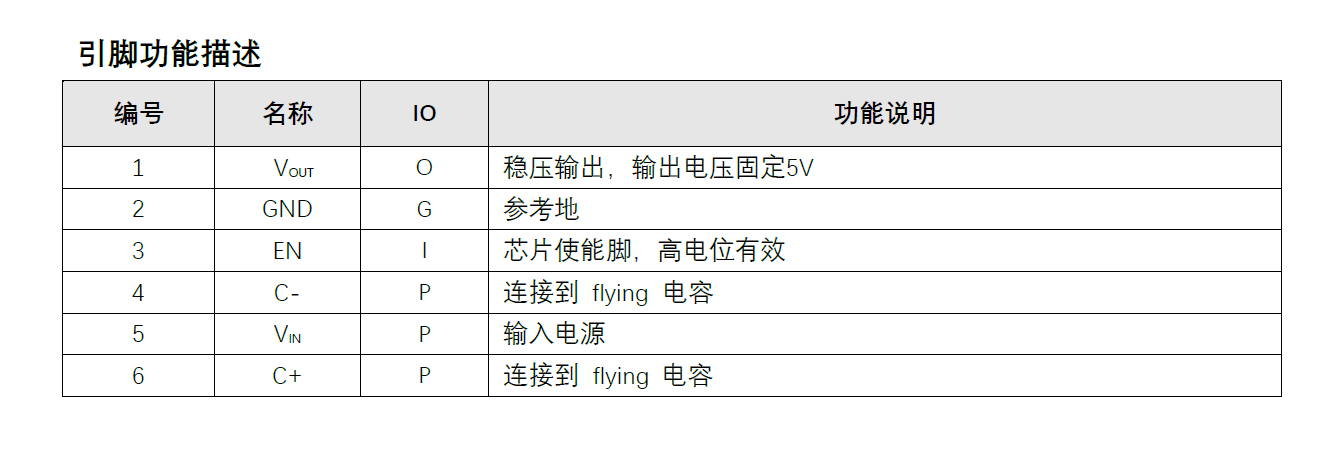

引腳功能描述
