概要
RX5207 是一顆異步電流模式（CC 模式）DC-DC 升壓轉換器，通過 EXT Pin 控制外部 NMOS，輸入低啟動電壓 2.5V 與電壓工作范圍 2.8V~28V，可單節鋰電池3V~4.2V 應用，將 Vout 接到 HVDD Pin。精準反饋電壓1.2V，內置軟啟動時間，外部可編程工作頻率，外部電流設置電阻連接到 CS Pin 至 GND 進行編程電感器峰值保護電流。
RX5207 最大占空比為 90%，可根據外置 mos 管選型可實現更大功率輸出，如 100W、200W，最大 300W 的大功率輸出。此外芯片還可以 RT 引腳與地之間接電阻調整工作頻率，頻率范圍 100kHz ~ 1000kHz。RX5207 芯片支持軟啟動功能，當芯片啟動時限制 PWM占空比，讓占空比慢慢打開，避免瞬間輸入涌浪電流過大。
特性
● 低啟動電壓 2.5V
● 工作電壓 2.8V~28V
● 反饋電壓 1.2V±2%
● 關機靜態功耗：小于 3μA
● 可調工作頻率
● 欠壓保護
● 過溫保護
● 可調過流保護（OCP）
● 軟啟動功能
● ESOP8 封裝
應用
● 藍牙音箱/移動電源
● LCD背光/LED燈光電源
● 太陽能/便攜設備

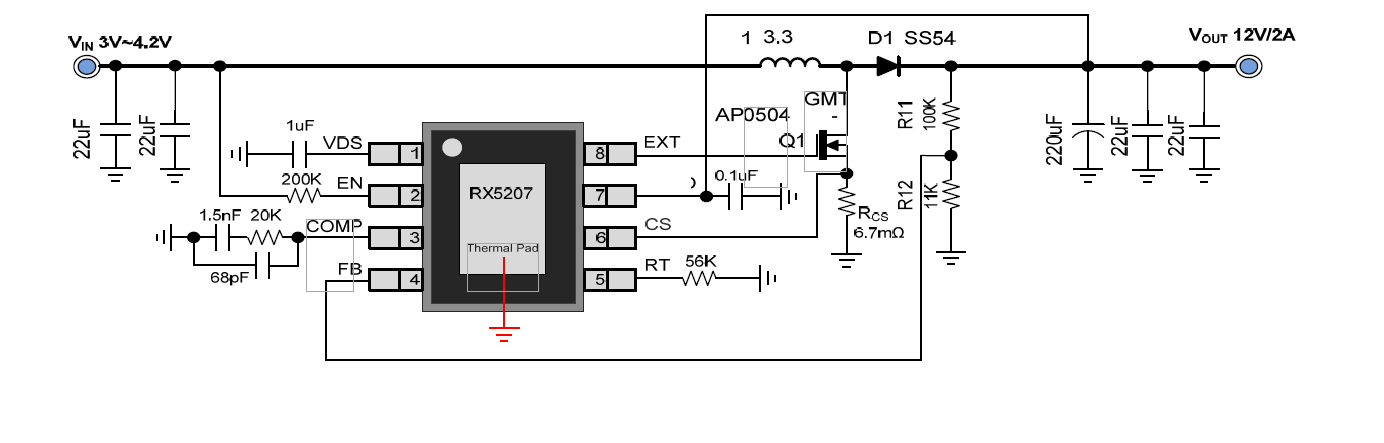

經典應用電路圖 1

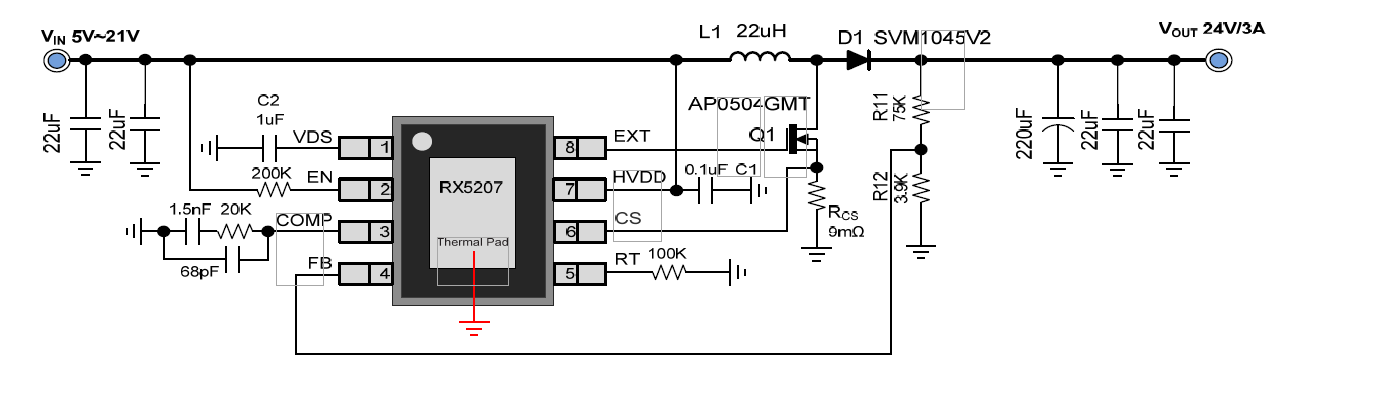

經典應用電路圖 2

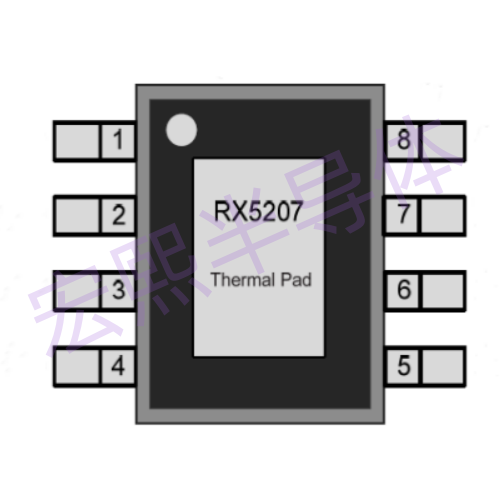

引腳排列
管腳描述
