芯片簡介
功能特性
CPU 配置
● 1K×14-Bit OTP ROM
● 48×8-Bit SRAM
● 5 級堆?？臻g
● 28 級可編程電壓檢測（LVD）
2.0V～4.7V，0.1V/級
● 8 級可編程電壓復位（LVR）
1.2V，1.6V，1.8V，2.4V
2.7V，3.3V，3.6V，3.9V
● 工作電流小于 1.2 mA（4MHz/5V）
● 工作電流小于 5 ?A（13KHz/5V）
● 休眠電流小于 1 ?A（休眠模式）
I/O 配置
● 2 組雙向 IO 端口：P5，P6
● 12 個 I/O 引腳
● 喚醒端口：P6 口
● 12 個可編程上拉 I/O 引腳
● 11 個可編程下拉 I/O 引腳
● 端口驅動可增強
● P63(復位引腳)可配置上拉和輸出
● 外部電壓檢測：P63
● 外部中斷：P60
工作電壓
● 工作電壓范圍：
1.8V～5.5V (0℃-70℃)
2.3V～5.5V (-40℃-85℃)
常溫(25℃)工作電壓可低至 1.5V
● 工作溫度范圍：
工作溫度 -40℃-85℃
工作頻率范圍
● 外部晶振 HXT，LXT
● 外部晶振內置電容：
Disable、7PF、9PF、12.5PF
● 內置 IHRC 振蕩電路：
8MHz/1MHz/910KHz
● 內置 ILRC 振蕩電路：
14KHz(5V)/8KHz(3V)
● 指令時鐘分頻選擇：
2Clock，4Clock，8Clock
16Clock，32Clock
外圍模塊
● 8Bit 實時時鐘/計數器
● 3 路共周期 8Bit 脈寬調制器 PWM
中斷源
● TCC 溢出中斷
● 外部中斷
● 輸入端口狀態改變產生中斷
● T1/PWM 周期溢出中斷
特性
● 可編程 WDT 定時器
4.5ms、18ms、72ms、288ms
● 內置 RC 振蕩器供電：
VDD、LDO 2.1V
封裝類型
● RXW2021A-DIP14
● RXW2021A-SOP14
● RXW2021A-DIP8
● RXW2021A-SOP8
● RXW2021A-SOT23-6

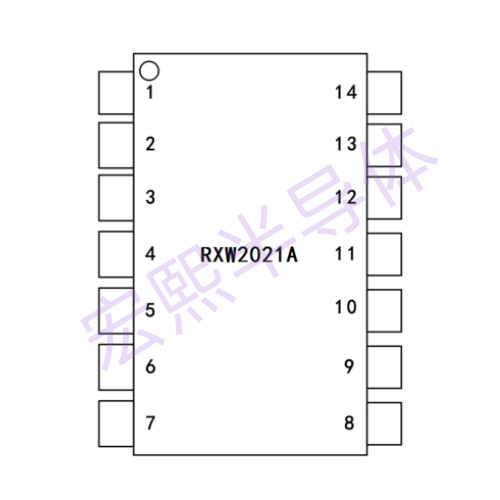

引腳分配
