RX6025AS
集成MOS單節鋰電池保護芯片
概述
RX6025AS 內置高精度電壓檢測電路和延遲電路，
是單節鋰離子/鋰聚合物可充電電池組保護的高集成
度解決方案。RX6025AS 片上集成了先進的低阻抗
功率MOSFET，高精度的電壓檢測電路，延時電路。
RX6025AS 具有充電過壓、放電過壓、充電過流、放
電過流，短路等所有的電池所需要保護功能，并且
工作時功耗非常低。
RX6025AS 具有非常小的SOT23-5 的封裝，這使得
該器件非常適合應用于空間限制非常小的可充
電電池組應用。
該芯片適用于一切需要鋰離子或鋰聚合物可充電
電池長時間供電的各種信息產品的應用場合。
特性
◆ 充電器反接保護、電池反接保護
◆ 芯片高溫保護
◆ 電池高溫保護
◆ 充電器檢測
◆ 過充電電流保護
◆ 過放電自鎖功能
◆ 三段過流檢測：
1.放電過流 1
2. 放電過流 2
3. 負載短路保護
◆ 內部集成等效 45mΩ先進的功率 MOSFET
◆ 低功耗電流：正常工作：1μA 典型
自鎖模式：100nA 最大
◆ 允許向 0V 電池充電功能
◆ ESD：HBM=4kV
◆ 封裝：SOT23-5
應用
◆ 單節鋰離子可再充電電池
◆ 單節鋰聚合物可再充電電池
典型應用電路圖

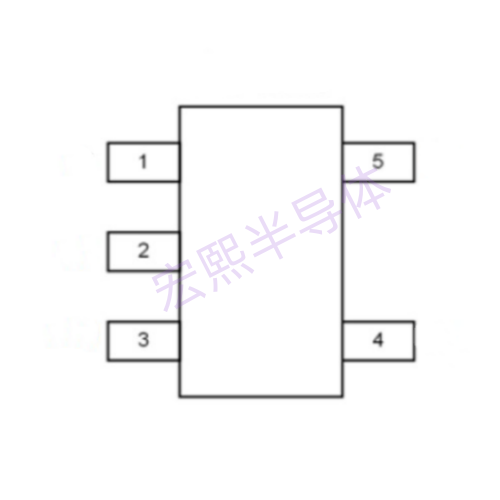

引腳排列
引腳定義
