芯片簡介
功能特性
CPU 配置
● 2K×14-Bit OTP ROM
● 80×8-Bit SRAM
● 7 級堆?？臻g
● 8 級可編程電壓復位（LVR）
1.2V，1.6V，1.8V，2.4V
2.6V，3.0V，3.3V，3.6V
● 工作電流小于 2 mA（8MHz/5V）
● 工作電流小于 5 ?A（14KHz/5V）
● 休眠電流小于 1 ?A（休眠模式）
I/O 配置
● 1 組 6 個 GPIO 端口：P6<5:0>
● 6 個可編程上拉 I/O 引腳
● 6 個可編程下拉 I/O 引腳
● 6 個可編程喚醒端口：P6<5:0>
● 6 個可配置驅動增強 P6<5:0>
● 3 個可配置二級灌電流增強 P6<2:0>
● 外部中斷：P60
工作電壓
● 工作電壓范圍：
VLVR1.8V～5.5V|Fcpu=0～4MHz
VLVR1.6V～5.5V|Fcpu=0～1MHz
工作溫度
● 工作溫度范圍：
-40℃-85℃
工作頻率范圍
● 內置 IHRC 振蕩電路：
8MHz/910KHz
● 指令時鐘分頻選擇：
2Clock，4Clock，8Clock
16Clock，32Clock
● 內置 ILRC 振蕩電路：
14KHz(5V)/8KHz(3V)
外圍模塊
● 8Bit 實時時鐘/計數器
● 6 通道 CDC 觸摸轉換器
● 3 路共周期 8Bit 脈寬調制器 PWM
● 內置 4 級 LDO：4V、3V、2V、1.5V
中斷源
● 外部中斷
● TCC 溢出中斷
● PWM 周期溢出中斷
● CDC 轉換完成中斷
● 端口狀態改變中斷
特性
● 四種工作模式
● LDO 電壓可輸出
● 可編程 WDT 定時器
● 內置電容模式觸摸
● OTP 可做 1K 燒錄兩次
封裝類型
● RXW2201 - DIP/SOP 8
●RXW2201 - SOT23-6

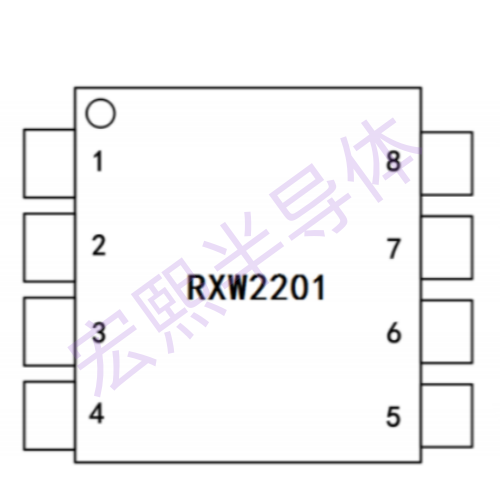

引腳分配
