RX4056H 1000mA 單節鋰電池充電器芯片
發布日期:2024-09-05
點擊次數:236
概述
RX4056H是一款輸入耐壓達到30V并且具有過充保
護（OVP）功能的單節鋰離子電池恒流/恒壓線性
充電器，簡單的外部應用電路非常適合便攜式
設備應用，適合USB電源和適配器電源工作。
RX4056H采用內部集成PMOSFET架構，采用防倒充
電路，不需要外部隔離二極管。熱反饋可對充電
電流進行自動調節，以便在大功率操作或高環境
溫度條件下對芯片溫度加以限制。
RX4056H充電截止電壓為4.2V，充電電流可通過外
部電阻進行設置。當充電電流降至設定值的
1/5時，RX4056H將自動結束充電過程。
當輸入電壓被移掉后，RX4056H自動進入低電流睡
眠狀態，電流降至0。
特性
●最高輸入電壓：30V
●滿充電壓：4.2V
●過壓保護電壓：7.3V
●最大充電電流：1000mA
●涓流/恒流/恒壓三段式充電
●無需 MOSFET、檢測電阻器和隔離二極管
●智能熱調節功能可實現充電速率最大化
●智能再充電功能
●BAT 輸入防反接保護
●待機模式靜態電流：1.2μA
●C/5 充電終止
●2.9V 涓流充電閾值
●充電狀態指示

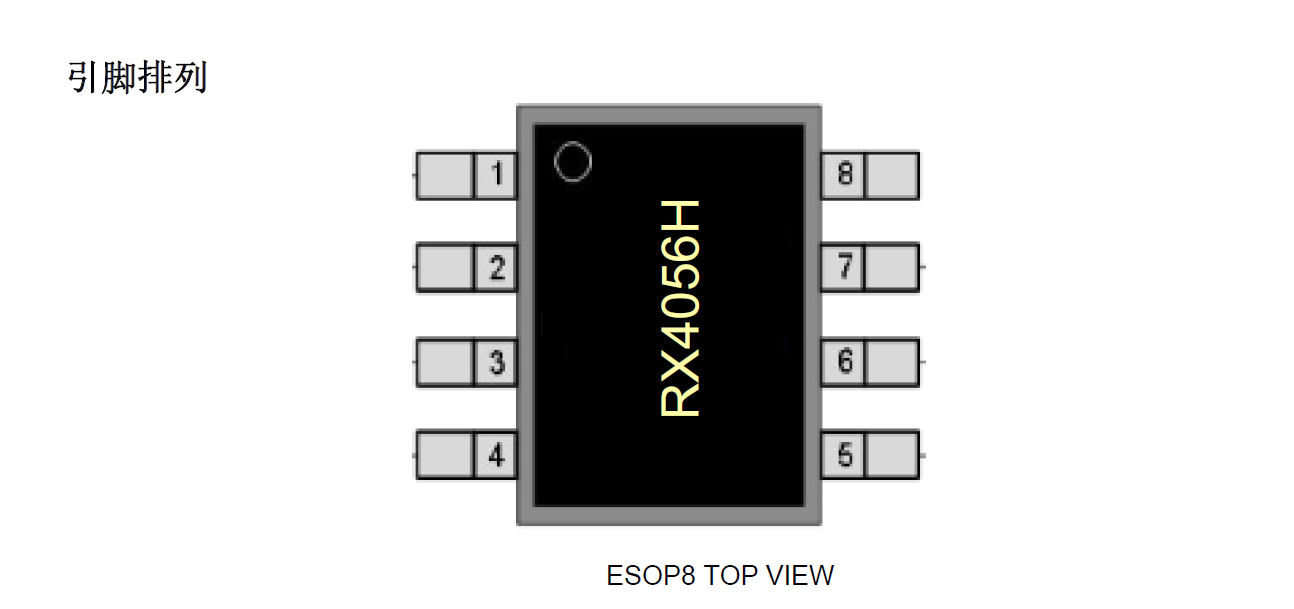

● 封裝形式：ESOP8
應用
◆充電座
◆藍牙耳機、GPS
◆手機、PDA、MP3/MP4
◆數碼相機、Mini 音響等便攜式設備
