示波器為什么那么貴？
發布日期:2024-10-23
點擊次數:193
示波器即簡單又復雜！但示波器為什么那么貴？大多都幾千上萬，為什么會那么貴？

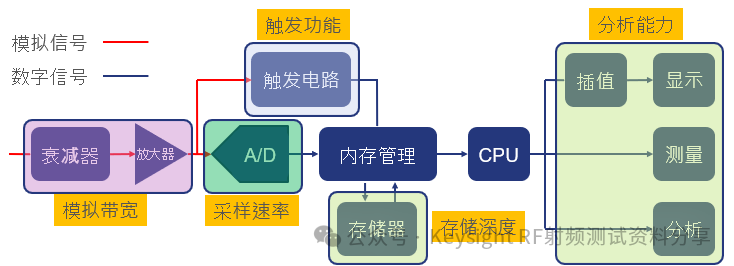

數字示波器的結構
說示波器簡單的原因是示波器是一種能顯示電壓信號動態波形的測試計量?jī)x器。示波器將時變的電壓信號在時域上轉換成曲線，將原來看不見的電信號在二維平面上轉換成直觀的可見光信號，因此可以分析電信號的時域性質。先進的示波器甚至可以分析輸入時間信號的頻譜，反映輸入信號的頻域特征。

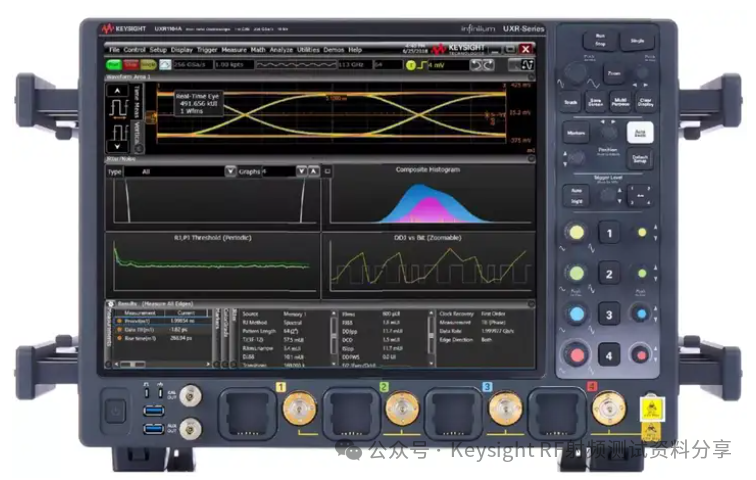

是德科技示波器圖片
但示波器也是復雜的?。?！
示波器之所以?xún)r(jià)格昂貴，主要原因在于其高精度測量、高性能采樣率、大容量存儲以及復雜的內部結構。由於被測信號頻率可能很高，這就要求示波器的速度很快。我們都知道采樣速率決定示波器時間維度（水平）相關測量精度。

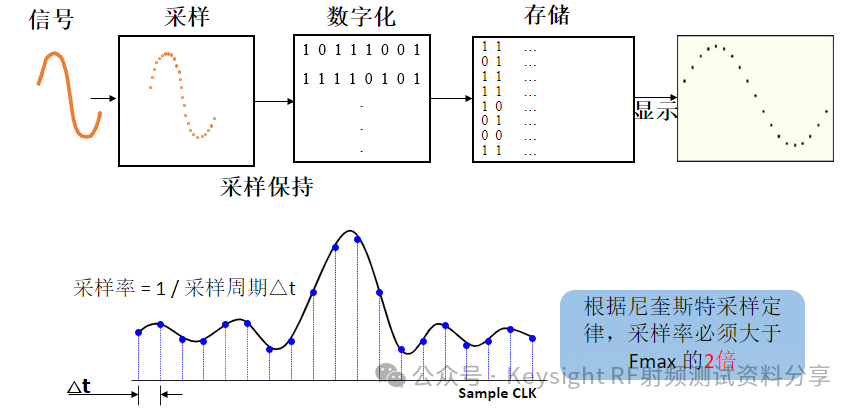

采樣原理
奈奎斯特采樣定理 - 如果被測信號的帶寬是有限的，那么在對信號進行采樣和量化時，如果采樣率是被測信號帶寬的2倍以上，就可以完全重建或恢復出信號中承載的信息。
示波器的設計和制造過程中涉及到的精密技術和復雜工藝。示波器的內部結構包括傳輸、衰減、放大、低通濾波、硬件觸發、采樣、運算等部分，每個部分都需要高精度的設計和制造，以確保最終的測量精度和性能。
以數字示波器為例，單純按照采樣定理＋計算，采樣速度至少要達到被測信號頻率的2倍，那么如果我要測一個10MHz的信號，ADC采樣速度就至少要20MSa/s，就是至少每秒鐘要讀萬用表示數20000000次（兩千萬次)，這個速度就很?chē)樔肆?。高端示波器擁有更驚人的采樣速率。
示波器驚人的采樣速率?。?！
舉個例子，是德科技 Keysight 的DSOZ634A示波器，標稱最高采樣速率160GSa/s，這是什么概念？一秒鐘要測量輸入信號的電壓160000000000次（—干六百億次），嚇不嚇人？按照每次采樣只產生1字節數據來計算，1秒鐘就能產生149 GB的數據，示波器還要對這海量的數據進行分析處理，進行一些數學計算，并將其轉化為圖形顯示出來，149 GB/s數據產生速度對于酷睿i9來說也是一場史詩級的DDoS洪水攻擊，所以示波器不僅有速度驚人的ADC器件，還要有運算能力超強的處理器來消化ADC傳回的海量數據，這些都是尖端技術能實現這些功能的元器件也自然價格不菲！
示波器波形的重建和顯示
數字示波器先把數據存在高速緩存，然后由CPU把緩存里的數據取出再分析、顯示。高端示波器大多加入ASIC芯片，是德科技使用FPGA等。這里值錢的部分是FPGA（ASIC），這個稍微高端一點的，國內做不出來，并且可以預料在很長一段時間內都做不出來，而且大多數情況下，所使用的FPGA、ASIC量都很少，流一次片的成本或多或少大家都聽過，也就可以想象每個FPGA、ASIC能貴到什么程度了。
模擬轉換器（ADC）
通過模擬轉換器（ADC）把被測電壓轉換為數字信息。數字示波器捕獲的是波形的一系列樣值，并對樣值進行存儲，存儲限度是判斷累計的樣值是否能描繪出波形為止，隨后，數字示波器重構波形。ADC位數決定示波器最小檢測到的電平信號（垂直維度）。每個賣示波器的廠都是從做ADC開始的，貴的原因同樣就是設計難，還不外銷，量極少。
濾波器的重要性
奈奎斯特頻率（Nyquist頻率）是離散信號系統采樣頻率的一半，因哈里·奈奎斯特（HarryNyquist）或奈奎斯特－香農采樣定理得名。采樣定理指出，只要離散系統的奈奎斯特頻率高于被采樣信號的最高頻率或帶寬，就可以避免混疊現象。
從理論上說，即使奈奎斯特頻率恰好大于信號帶寬（但不可相等），也足以通過信號的采樣重建原信號。但是，重建信號的過程需要以一個低通濾波器或者帶通濾波器將在奈奎斯特頻率之上的高頻分量全部濾除，同時還要保證原信號中頻率在奈奎斯特頻率以下的分量不發生畸變，而這是不可能實現的。在實際應用中，為了保證抗混疊濾波器的性能，接近奈奎斯特頻率的分量在采樣和信號重建的過程中可能會發生畸變。因此實際應用中信號帶寬并不能無限接近奈奎斯特頻率，具體的情況要看所使用的濾波器的性能。

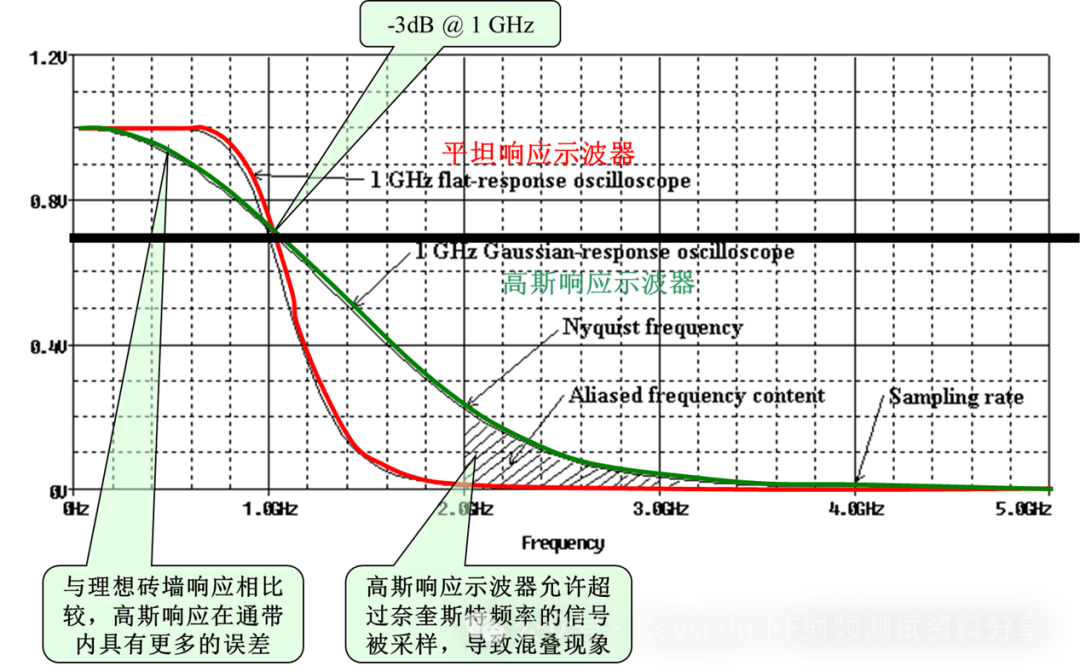

采樣率與頻率響應的關系
這個濾波器要有好看的頻響曲線，還要很精密的且難實現的，高速的前端當然貴。
Keysight的Infiniium UXR系列實時示波器提供了13至110 GHz的實時帶寬，10位ADC和優異的ENOB性能，以及超低本底噪聲和抖動，這些高性能參數保證了測量的準確性和可靠性，但同時也增加了制造成本。那么，價值百萬的示波器到底是什么樣子的？下面這就是Keysight Infiniium UXR 系列實時示波器圖片。

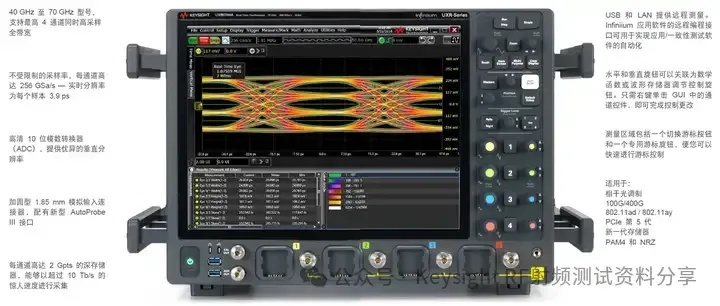

Keysight Infiniium UXR 系列實時示波器（原安捷倫示波器）
■ 提供13至110 GHz 實時帶寬，實現下一代的技術突破
■ 提供高分辨率10位模擬ADC數字轉換器和優異的ENOB性能，支持更高階的調制標準
■ 本底噪聲超低，噪聲小于 1 mVrms，使您可以觀察信號的真實特征
■ 超低抖動，固有抖動小于 25 fs（rms），通道間抖動小于 10 fs（rms）
■ 在一個儀器中提供 4 個全帶寬通道，降低雙偏振相干調制的計時誤差
■ 業內超級精確的實時示波器
■ Keysight Infiniium UXR 系列實時示波器超高性能，可以提供更高的可視性、更高的精度以及更快的測試速度

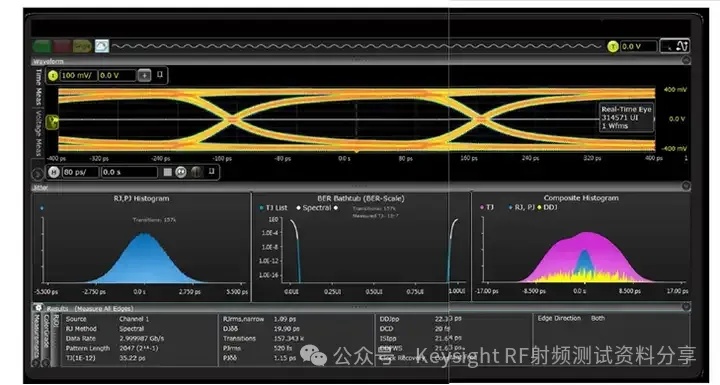

終極的采集處理 - Infiniium示波器界面
對于價值百萬的是德科技的示波器大家的評價是：
"人類科技智慧的結晶，這才是物有所值”
"有幸用過一臺貴司千萬級的示波器，當時搬的時候感覺搬了好幾套房子，要是弄壞了給公司打一輩子工都賠不起"
聲明：
本文部分信息來源于網絡，如有問題請聯系，謝謝
