通常，大學里沒有專門講授PCB接地和去耦基礎知識的課程，這方面知識的掌握很可能來自實驗室的經驗，或者同行與前輩的分享，大多數電氣工程專業畢業生都是在工作中學習這些技能，因而只要大家對電路設計過程（從原理圖到布局直至PCB最終生產）涉及的關鍵問題稍有了解，就會擁有勝人一籌的優勢。
1
PCB接地小知識
一. 完美接地vs.不完美接地

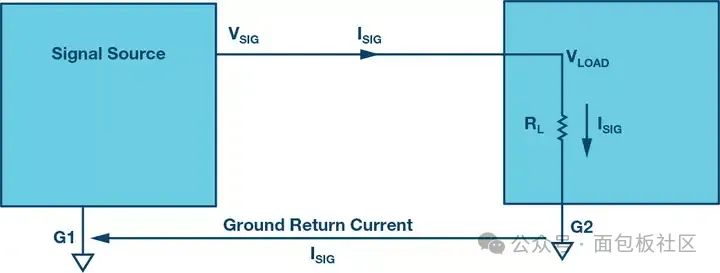

圖1a顯示信號源與負載之間隔開了一段距離，接地G1和G2通過一個回路連接起來。理想情況下，G1和G2之間的接地阻抗為0，因此接地回路電流不會在G1和G2之間產生一個差分電壓。
圖1a. 在電路中的任何一點，電流的算術和為0，或者說流出去的必會流回來。若G1和G2之間的阻抗為0，則G1和G2之間無差分電壓
遺憾的是，讓回流路徑保持零阻抗是不可能的，接地回路阻抗在接地電流作用下，會在G1和G2之間產生一個誤差電壓ΔV。G1和G2之間的連接不僅有電阻，還有電感，這里忽略雜散電容的影響。但在本文“Part 2：PCB去耦小知識”部分，我們會了解到電源層和接地層之間的電容是如何幫助高頻去耦的。

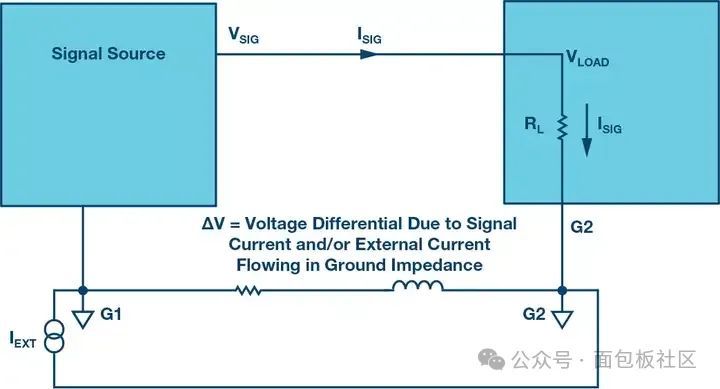

圖1b. 接地阻抗中流動的信號和/或外部電流產生誤差電壓ΔV
G1和G2之間流動的電流可以是信號電流或其他電路引起的外部電流。
可以看到圖2試驗板中的總線阻抗如何既有阻性元件又有感性元件。接地總線阻抗是否會影響電路運行，不僅取決于電路的直流精度要求，而且取決于模擬信號頻率和電路中數字開關元件產生的頻率分量。

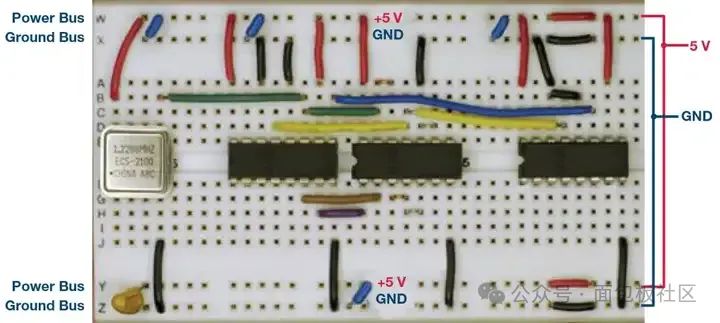

圖2. 采用無焊試驗板的電路
如果最大信號頻率為1 MHz，并且電路僅需要幾毫安(mA)電流，那么接地總線阻抗可能不是問題。然而，如果信號為100 MHz，并且電路驅動一個需要100 mA的負載，那么阻抗很可能會成為問題。
大部分情況下，由于"母線(buss wire)"在大多數邏輯轉換等效頻率下具有阻抗，將其用作數字接地回路是不能接受的。例如，#22標準導線具有約20 nH/英寸的電感和1
mΩ/英寸的電阻。由邏輯信號轉換產生的壓擺率為10 mA/ns的瞬態電流，在此頻率下流經1英寸的該導線，將形成200 mV的無用壓降：
對于具有2 V峰峰值范圍的信號，此壓降會轉化為約10%的誤差（大約3.5位精度）。即使在全數字電路中，該誤差也會大幅降低邏輯噪聲裕量。對于低頻信號，該1 mΩ/英寸電阻也會產生一個誤差。例如，100 mA電流流過1英寸的#22標準導線時，產生的壓降約為：
一個2 V峰峰值范圍的信號數字化到16位精度時，其1 LSB = 2 V/216= 30.5 μV。因此，導線電阻引起的100
μV誤差約等于16位精度水平的3.3 LSB誤差。圖3顯示了模擬接地回路中流動的高噪聲數字電流如何在輸入模擬電路的電壓VIN中產生誤差。將模擬電路地和數字電路地連接在同一點（如下方的正確電路圖所示），可以在某種程度上緩解上述問題。

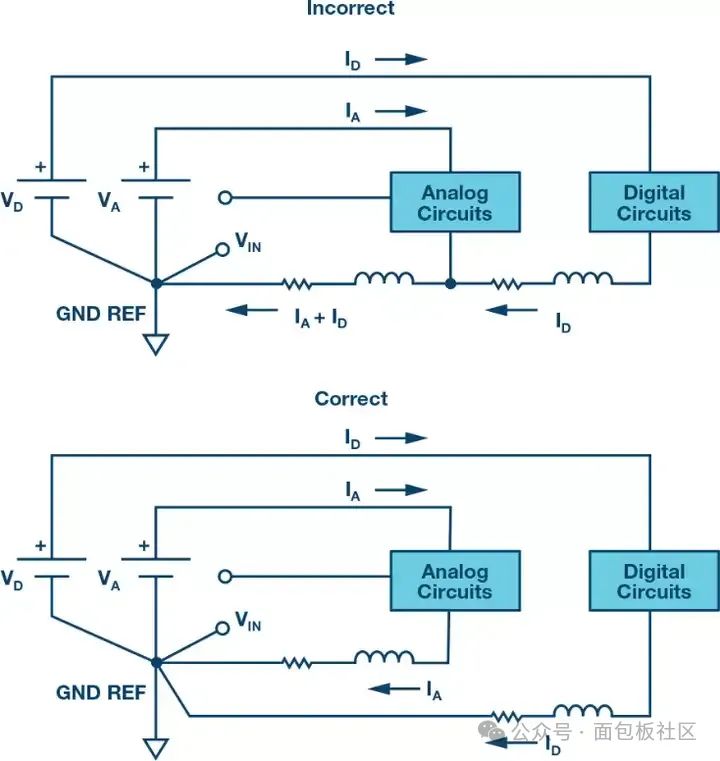

圖3.模擬電路和數字電路使用單點接地可降低高噪聲數字電路引起的誤差效應
二. 接地層在當今系統中必不可少
在無焊試驗板中，甚至在圖2所示的采用總線結構的電路板中，能夠用來降低接地阻抗的手段并不多。無焊試驗板在工業系統設計中是非常罕見的。實接地層是提供低阻抗回流路徑的工業標準方法。生產用印刷電路板一般有一層或多層專門用于接地。這種方法相當適合最終生產，但在原型系統中較難實現。
圖4.顯示了一個包含模擬電路、數字電路以及一個混合信號器件（模數轉換器或數模轉換器等）并針對PCB的典型接地安排。

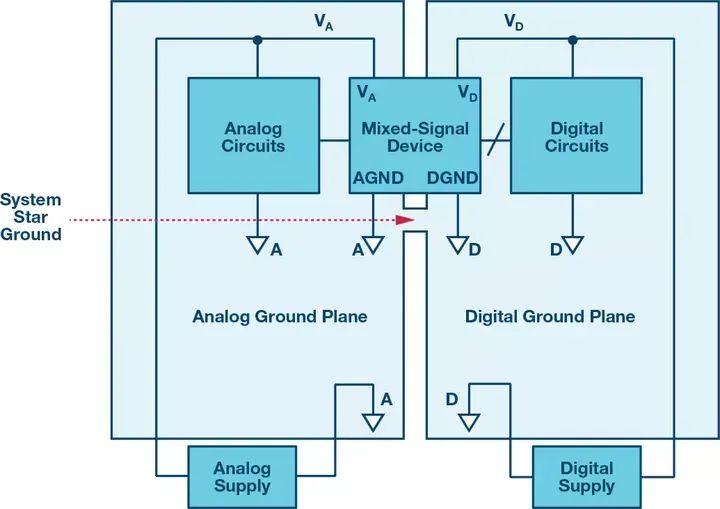

圖4. 針對混合信號系統PCB的良好接地解決方案
模擬電路和數字電路在物理上相隔離，分別位于各自的接地層上?；旌闲盘?hào)器件橫跨兩個接地層，系統單點或星形接地是兩個接地層的連接點。
我們已經知道，關于模擬接地和數字接地，還有其他已被證明有效的接地原理，當然，這些原理全都基于同樣的概念——分析模擬和數字電流路徑，然后采取措施以較大限度地減少它們之間的相互影響。
2
PCB去耦小知識
一. 了解基于電源抑制參數的去耦需求
放大器和轉換器等模擬集成電路具有至少兩個或兩個以上電源引腳。對于單電源器件，其中一個引腳通常連接到地，諸如ADC和DAC等混合信號器件可以具有模擬和數字電源電壓以及I/O電壓。像FPGA這樣的數字IC還可以具有多個電源電壓，例如內核電壓、存儲器電壓和I/O電壓。
不管電源引腳的數量如何，IC數據手冊都詳細說明了每路電源的的允許范圍，包括推薦工作范圍和最大絕對值，而且為了保持正常工作和防止損壞，必須遵守這些限制。然而，由于噪聲或電源紋波導致的電源電壓的微小變化—即便仍在推薦的工作范圍內—也會導致器件性能下降。例如在放大器中，微小的電源變化會產生輸入和輸出電壓的微小變化，如圖5所示。

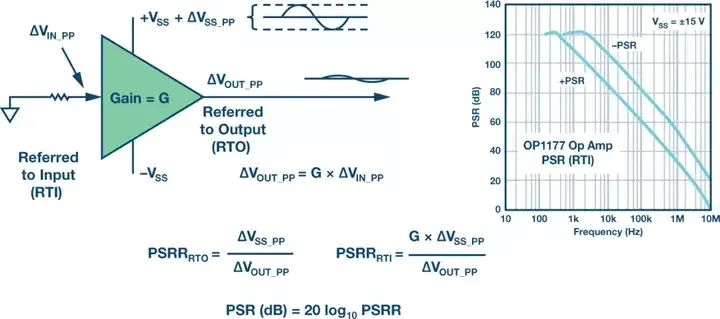

圖5.放大器的電源抑制顯示輸出電壓對電源軌變化的靈敏度
放大器對電源電壓變化的靈敏度通常用電源抑制比（PSRR）來量化，其定義為電源電壓變化與輸出電壓變化的比值。圖5顯示了典型高性能放大器（OP1177）的PSR隨頻率以大約6dB/8倍頻程（20dB/10倍頻程）下降的情況，圖中顯示了采用正負電源兩種情況下的曲線圖。盡管PSRR在直流下是120dB，但較高頻率下會迅速降低，此時電源線路上有越來越多的無用能量會直接耦合至輸出。
如果放大器正在驅動負載，并且在電源軌上存在無用阻抗，則負載電流會調制電源軌，從而增加交流信號中的噪聲和失真。
盡管數據手冊中可能沒有給出實際的PSRR，數據轉換器和其他混合信號IC的性能也會隨著電源上的噪聲而降低。電源噪聲也會以多種方式影響數字電路，包括降低邏輯電平噪聲容限，由于時鐘抖動而產生時序錯誤。
二. 適當?shù)木植咳ヱ钤赑CB上是必不可少的
典型的4層PCB通常設計為接地層、電源層、頂部信號層和底部信號層。表面貼裝IC的接地引腳通過引腳上的過孔直接連接到接地層，從而較大限度地減少接地連接中的無用阻抗。
電源軌通常位于電源層，并且路由到IC的各種電源引腳。顯示電源和接地連接的簡單IC模型如圖6所示。

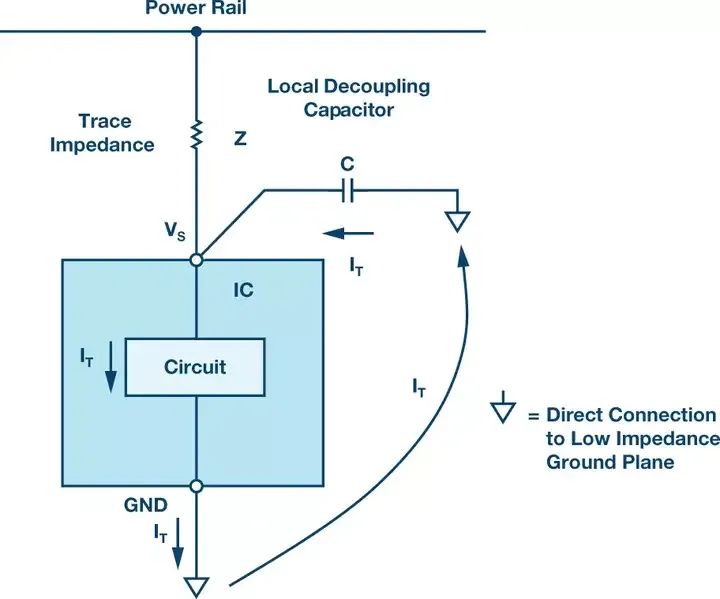

圖6. 顯示走線阻抗和局部去耦電容的IC模型
IC內產生的電流表示為IT。流過走線阻抗Z的電流產生電源電壓VS的變化。如上所述，根據IC的PSR，這會產生各種類型的性能降低。
通過使用盡可能短的連接，將適當類型的局部去耦電容直接連接到電源引腳和接地層之間，可以較大限度地降低對功率噪聲和紋波的靈敏度。去耦電容用作瞬態電流的電荷庫，并將其直接分流到地，從而在IC上保持恒定的電源電壓。雖然回路電流路徑通過接地層，但由于接地層阻抗較低，回路電流一般不會產生明顯的誤差電壓。
圖7顯示了高頻去耦電容必須盡可能靠近芯片的情況。否則，連接走線的電感將對去耦的有效性產生不利影響。

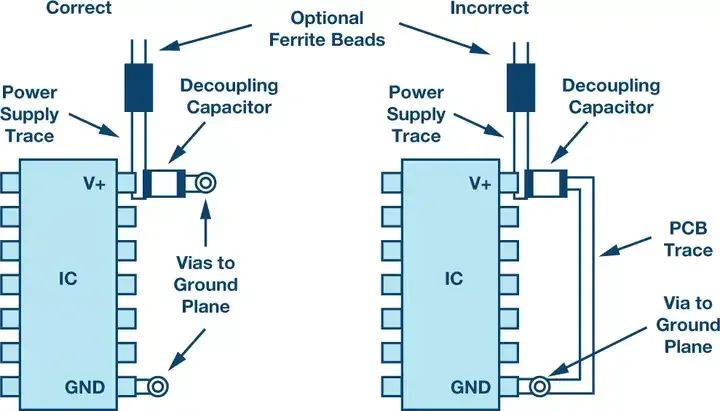

圖7. 高頻去耦電容的正確和錯誤放置
圖7左側，電源引腳和接地連接都可能短，所以是有效的配置。然而在圖7右側中，PCB走線內的額外電感和電阻將造成去耦方案的有效性降低，且增加封閉環路可能造成干擾問題。
三. 選擇正確類型的去耦電容
低頻噪聲去耦通常需要用電解電容（典型值為1μF至100μF），以此作為低頻瞬態電流的電荷庫。將低電感表面貼裝陶瓷電容（典型值為0.01μF至0.1μF）直接連接到IC電源引腳，可較大程度地抑制高頻電源噪聲。所有去耦電容必須直接連接到低電感接地層才有效。此連接需要短走線或過孔，以便將額外串聯電感降至低點。
大多數IC數據手冊在應用部分說明了推薦的電源去耦電路，大家應始終遵循這些建議，以確保器件正常工作。
鐵氧體磁珠（以鎳、鋅、錳的氧化物或其他化合物制造的絕緣陶瓷）也可用于在電源濾波器中去耦。鐵氧體在低頻下（<100kHz）為感性—因此對低通LC去耦濾波器有用。100kHz以上，鐵氧體成阻性（低Q）。鐵氧體阻抗與材料、工作頻率范圍、直流偏置電流、匝數、尺寸、形狀和溫度成函數關系。
鐵氧體磁珠并非始終必要，但可以增強高頻噪聲隔離和去耦，通常較為有利。這里可能需要驗證磁珠永遠不會飽和，特別是在運算放大器驅動高輸出電流時。當鐵氧體飽和時，它就會變?yōu)榉蔷€性，失去濾波特性。需要我們特別注意的是，某些鐵氧體甚至可能在完全飽和前就是非線性，因此，如果需要功率級，以低失真輸出工作，當原型在此飽和區域附近工作時，應檢查其中的鐵氧體。典型鐵氧體磁珠阻抗如圖8所示。在為去耦應用選擇合適的類型時，需要仔細考慮由于寄生電阻和電感產生的非理想電容性能。

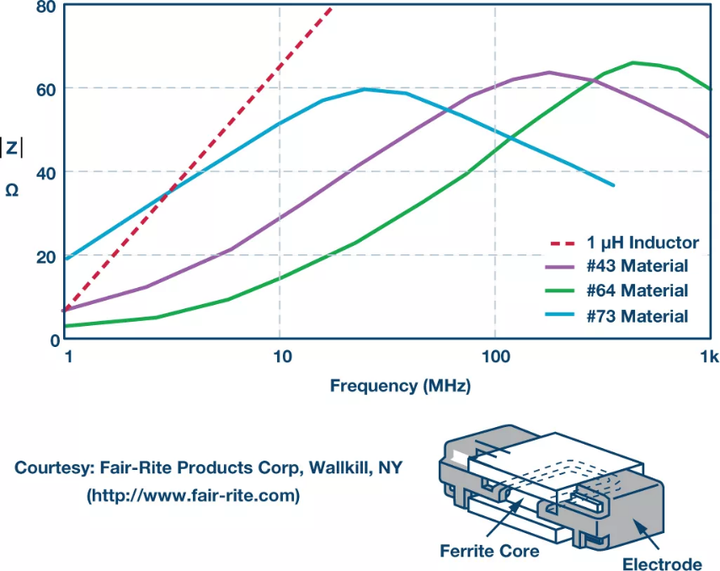

圖8. 鐵氧體磁珠的阻抗
