音頻接口電路的PCB設計注意事項

發布日期:2024-12-04 點擊次數:81
Audio接口是音頻插孔,即音頻接口,可分為Audio in接口和Audio out接口。音頻接口是連接麥克風和其他聲源與計算機的設備,其在模擬和數字信號之間起到了橋梁連接的作用。

其余走線要求如下:

1、所有CLK信號建議串接22ohm電阻,并靠近RK3588放置,提高信號質量;

2、所有CLK信號走線不得挨在一起,避免串擾;時鐘信號需要全程獨立包地,包地的走線間隔300mil以內必須打一個地過孔;如圖1所示

3、芯片的各IO電源的去耦電容務必靠近芯片放置;如圖2所示。

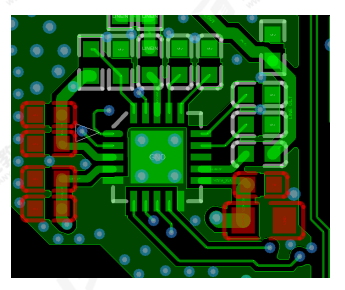

                             圖1 時鐘包地處理

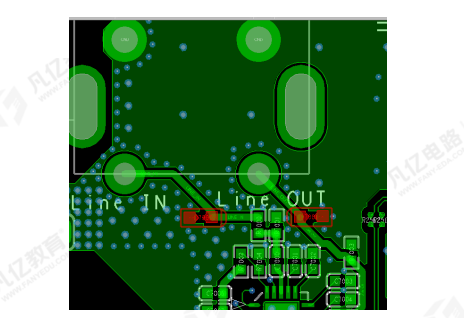

                       如圖2去耦電容的放置

4、音頻接口按照結構放置,沒有結構要求盡量放置在板邊,方便插拔;

5、IC靠近接口放置,不要放置太遠,模擬信號盡量短。

6、Audio in和Audio out不用控制阻抗,走線需要加粗至15mil,全程包地處理,間隔300mil必須打一個地過孔;

7、ESD器件要靠近音頻接口放置,走線需要警告ESD器件在進入音頻接口,不要打孔換層,如圖3所示。

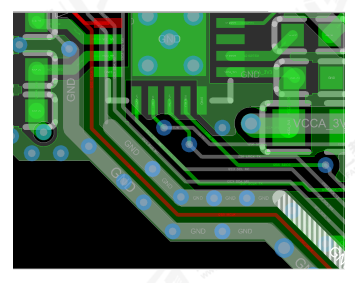

                                         圖3 ESD器件的擺放

8、所有音頻信號線走線應遠離電感區域、遠離RF信號和器件;

9、對于一個 I2S 接口接多個設備的情況,相關的 CLK 應按照菊花鏈走線拓撲連接;對于一個PDM接口接多個設備的情況,相關的CLK應按照菊花鏈走線拓撲連接;如果 GPIO 充裕情況下,PDM 接口一組內的兩個CLK都可以使用,以優化走線分支;

10、所有音頻信號都應遠離LCD、DRAM等高速信號線。禁止在高速信號線相鄰層走線,音頻信號的相鄰層必須為地平面,禁止在高速信號線附近打孔換層;

11、SPDIF 信號建議全程包地處理,包地的走線間隔 300mil 以內必須有地過孔;

對于外設相關音頻信號要求,以對應器件設計指南為準,如果沒有強調的,可參考以下說明:

1、喇叭的SPKP/SPKN信號耦合走線,并整組包地,線寬根據輸出的峰值電流進行計算,并盡量縮短走線以控制線阻;

2、喇叭的功放輸出如有放置磁珠、LC濾波等器件,建議靠近功放輸出放置,可優化EMI;

3、Headphone的左右聲道輸出應獨立包地,避免串擾,優化隔離度,建議走線寬度大于10mil;

4、麥克風單端連接時,MIC信號單獨走線并分別包地;麥克風差分連接時,特別大多數偽差分的情況,也要按照差分走線,并整組包地;

5、麥克風信號的走線建議線寬8mil 以上;

6、對于耳機座、麥克風的TVS保護二極管,放置上盡量靠近連接座,信號拓撲為:耳機座/麥克風→TVS→IC;這樣使得發生ESD現象時,ESD電流先經過TVS器件衰減;TVS器件走線上不要有殘樁,TVS 的地管腳建議盡量增加地過孔,至少保證兩個0.4mm*0.2mm 的過孔,加強靜電泄放能力。
