共模濾波器是如何區分信號和噪聲的？
發布日期:2024-11-15
點擊次數:107
傳導噪聲的傳導方式（模式）分為差模和共模兩種。讓差模傳導的信號電流通過，而選擇性地去除共模噪聲，這便是共模濾波器的作用。在USB、IEEE1394、HDMI、DisplayPort等高速數字接口中，這種噪聲對策部件都發揮著重要作用。
數字設備和連接線等都是輻射噪聲的產生源。電子設備內部產生的輻射噪聲如果未經處理，就會變成共模的傳導噪聲，從而對遠距離的其它設備也造成負面影響。
首先要弄清傳導噪聲的類型
周圍的電子設備或多或少地都會成為輻射噪聲的產生源?？亢唵蔚姆椒ň涂梢源_認這點。比如把便攜收音機放到運行中的電腦或電視旁邊，就會出現“吱吱”、“噼”的收信障礙?？梢园l(fā)現，即使是電池驅動的數碼相機，也會變成輻射噪聲的產生源。除了輻射噪聲，還有通過電源線或信號線傳導的傳導噪聲。不過，傳導噪聲會通過具有天線性質的線纜變?yōu)檩椛湓肼?，而反過來輻射噪聲也會變成傳導噪聲。由于噪聲是如此地自如變換、神出鬼沒，因此電子設備不僅需要防止自身成為噪聲源，還要防止外來噪聲導致的故障，也就是需要具有免疫性（抗性）對策。這就是EMC的基本思路。
一般來說，傳導噪聲可由電容器的“旁路”流入地面，或由電阻、鐵氧體磁芯、貼片磁珠等“吸收”，作為熱量發散。傳導噪聲還有一種重要的應對方式。這便是利用電感器（線圈）的性質，將噪聲電流“反射”的方式。電感器能順利通行直流電，但對交流電的阻抗（交流的電阻）高，能妨礙其流動。不過，傳導噪聲有差模和共模兩種傳導方式（模式），需要根據其差別來采取對策。不弄清噪聲類型的話，即使在電路中添加噪聲對策元件，也可能反而會增大噪聲。

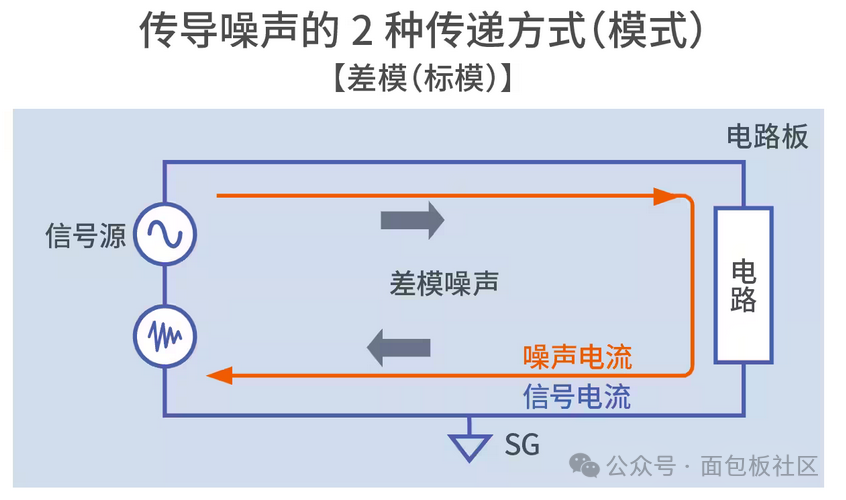

從信號源出發，通過信號線到達電路，再通過SG（Signal Ground）電路板回到電源。由于去路和回路的電流方向相反，因此稱為差模。大部分信號電流都是差模。

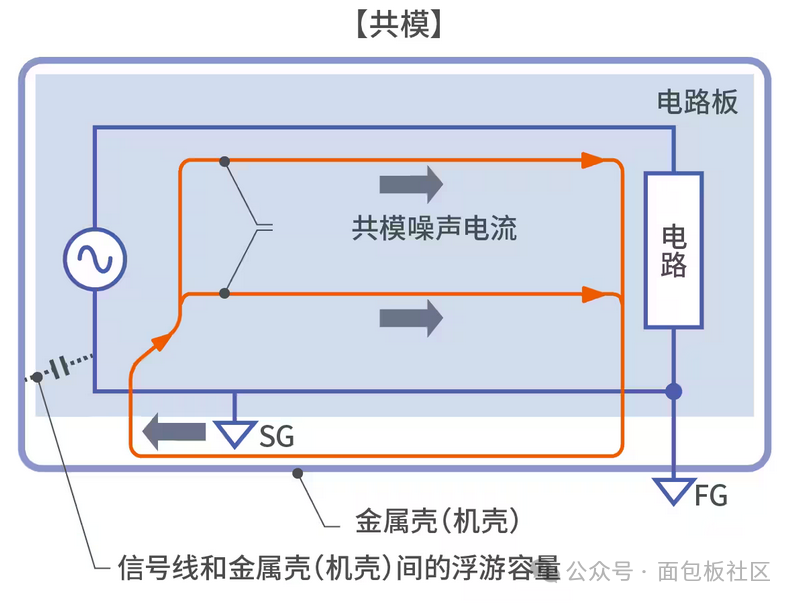

共模噪聲在信號線和SG（Signal Ground）電路板的流向相同，能通過與附近信號線形成浮游容量或磁結合等方式入侵。
愈發重要的共模噪聲對策
差模是以信號線為去路、信號接地線（SG）為回路的傳導模式。電路中的信號電流大部分是差模。

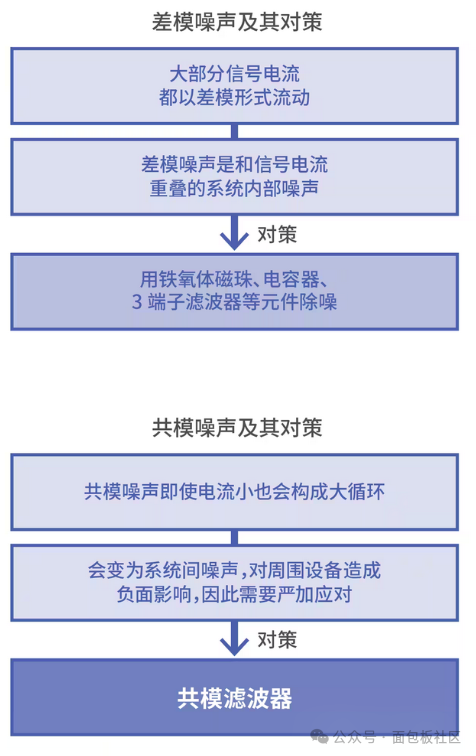

另一方面，共模則是去路和來路方向相同的傳導模式。共模噪聲因導線的阻抗不均衡而產生，在高頻環境下會愈發顯著。此外，共模噪聲還會傳導到地板和地面，形成巨大的循環后再返回，讓遠距離的電子設備也產生各種噪聲故障。因此，數字設備不僅需要差模噪聲對策，對共模噪聲對策也很重視。

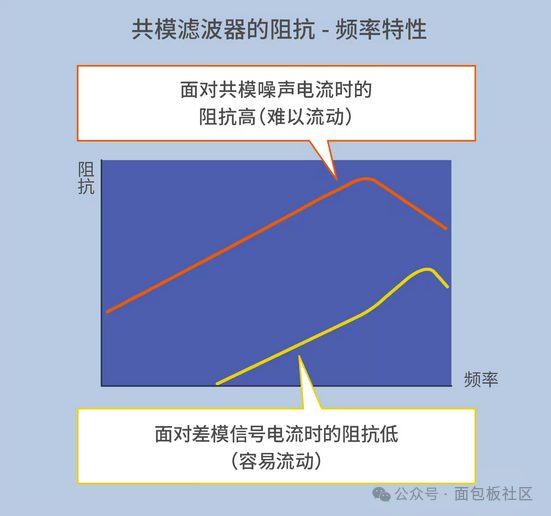

共模濾波器所要求的特性：通行信號電流（差模），去除共模噪聲。USB和IEEE1394等接口的差動傳導信號不會對信號波形產生負面影響。
例如，USB、IEEE1394、HDMI、DisplayPort等高速接口，會將相位差180°的信號通過2根信號線（雙絞線）來傳導。這稱為差動傳導方式，能以極高速度通行數據。差動傳導方式的特點是輻射噪聲少，也不容易受到外部噪聲的影響。不過，現實中的2根信號線的通信特性不均衡，因此類原因，共模噪聲電流會產生，讓線纜化作天線，將噪聲輻射出去。因此，USB、IEEE1394、HDMI、DisplayPort等高速接口常采用共模濾波器，而其中就利用了扼流線圈的原理。

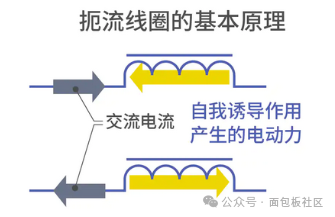

針對急劇變化的交流電，扼流線圈會在相反方向產生電動力（誘導電流）（自我誘導作用），呈現出阻礙效果。
利用傳導模式差異來巧妙分離噪聲和信號

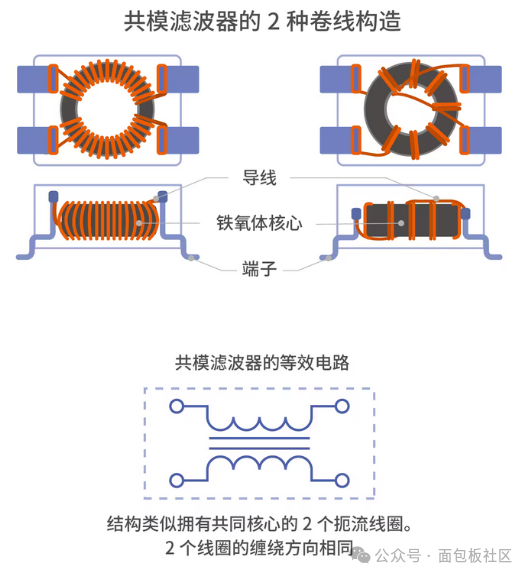

共模濾波器的構造是2個合體的扼流線圈。扼流線圈就是一個核心上纏有卷線的電子元件。卷線中有電流時，會產生磁通量，對急劇變化的電流造成阻礙效果（電感器的自我誘導作用）。所謂“扼流”（Choke）本來就是英文中扼制流動的意思。因為具有妨礙交流電流動的性質，所以稱為扼流線圈。
不過，差模和共模信號電流都屬于高頻交流電。那為什么共模濾波器會放行差模信號電流，而只去除共模噪聲電流呢？
這里的重點在于核心纏繞的2根導線的方向。共模濾波器的2根導線是以“相同方向”纏繞的，因此會發揮有趣的效果。

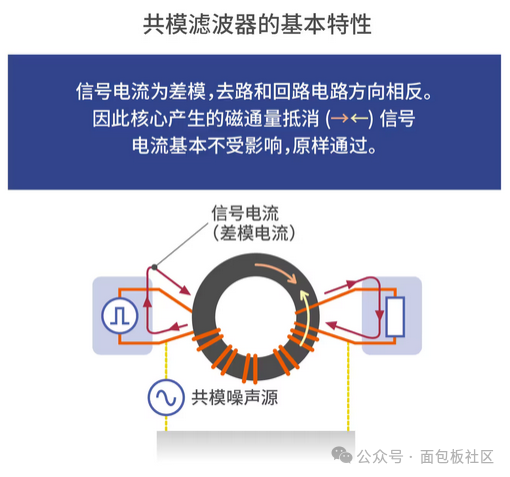

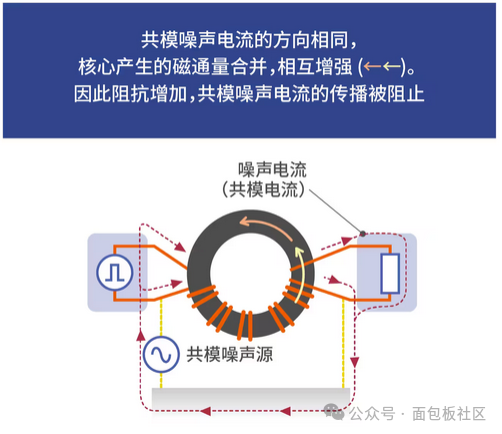

這樣來看，信號電流將2根導線作為去路和來路，屬于差模，在核心產生的磁通量是相反的，因此會抵消，允許信號電流順暢流動。另一方面，共模噪聲電流的方向相同，因此核心處的磁通量會合成，相互強化。結果是，妨礙作用變強，共模噪聲電流被阻止。這便是共模濾波器的基本原理。小元件卻有大效果。在高速、大容量的網絡時代，共模濾波器正成為愈發重要的噪聲對策元件。

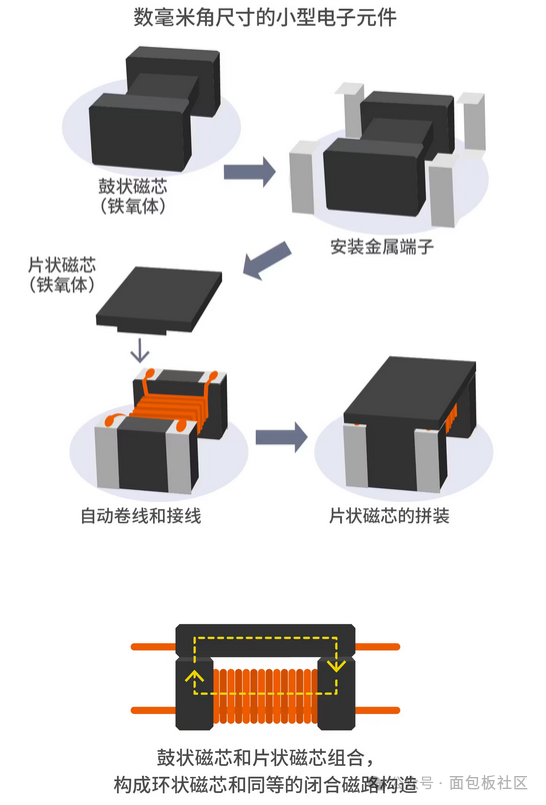

在環形核心上纏繞卷線是困難的事情。因此為了實現卷線的自動化和小型化，目前主流的做法是將以下樣式的鐵氧體鼓狀核心與板狀核心組合，構成共模濾波器。這是只有數毫米尺寸的小型電子元件。
