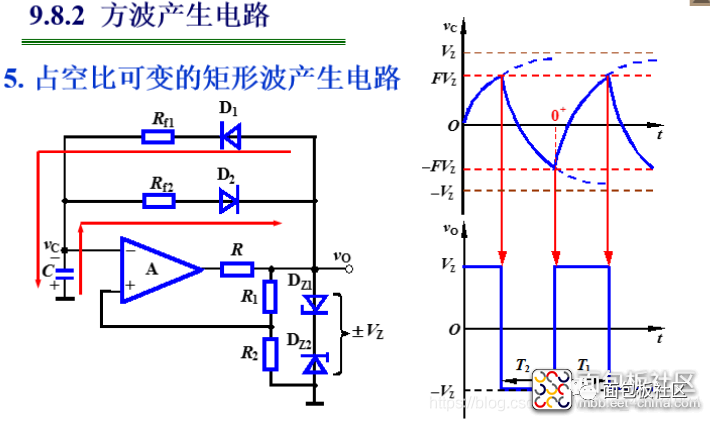

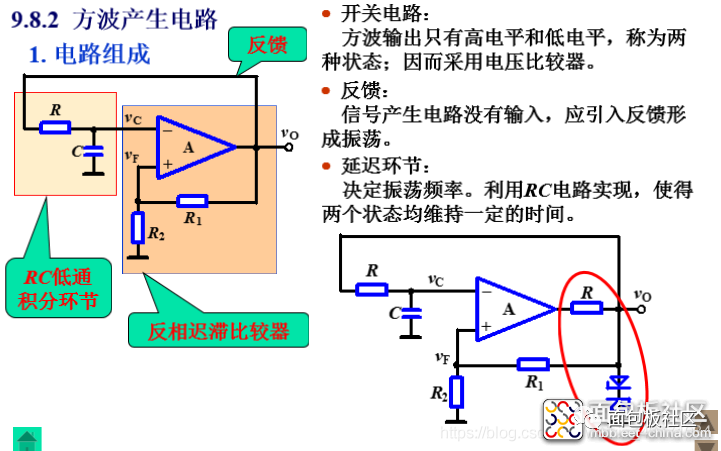

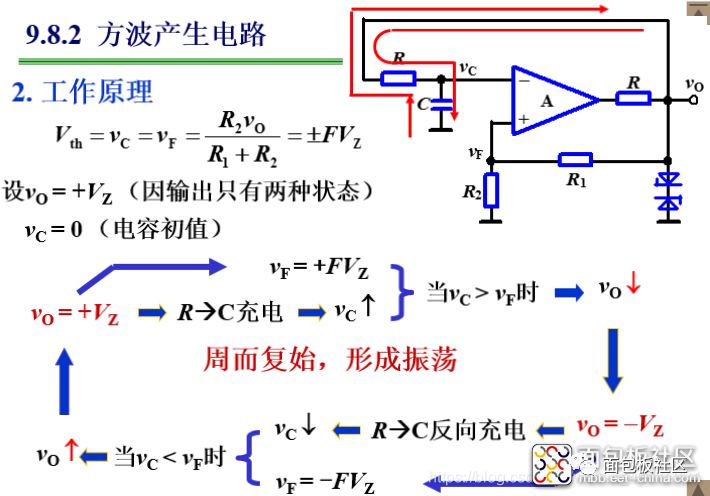

方波產生電路

這看起來很簡單的幾個波形產生電路的確沒有這么簡單。

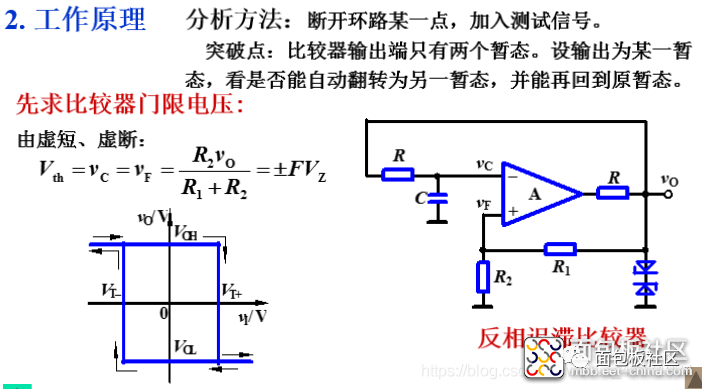

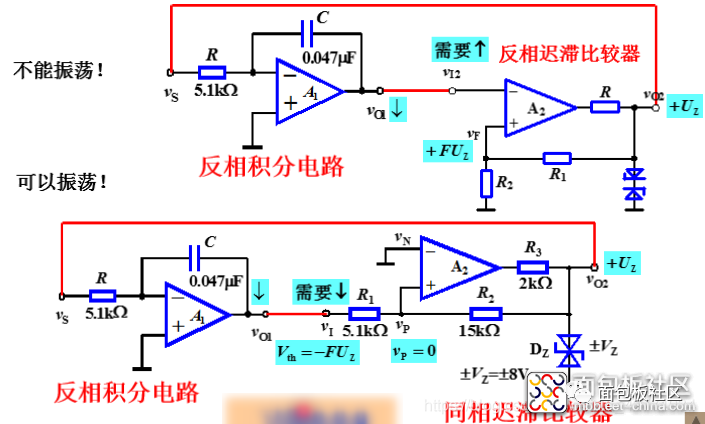

就但一個方波來說，可以有文氏橋產生、可以有施密特觸發器產生。這不同方式有不同特性，而在你計算正確時，你插到面包板上時它也不見得可以正常工作，就是這么神奇?？傊?，不能掉以輕心任何一個步驟，再簡單的電路也要小心。

本文信息來源于作者：丸子~來源：面包板社區論壇  如有問題請聯系，謝謝
